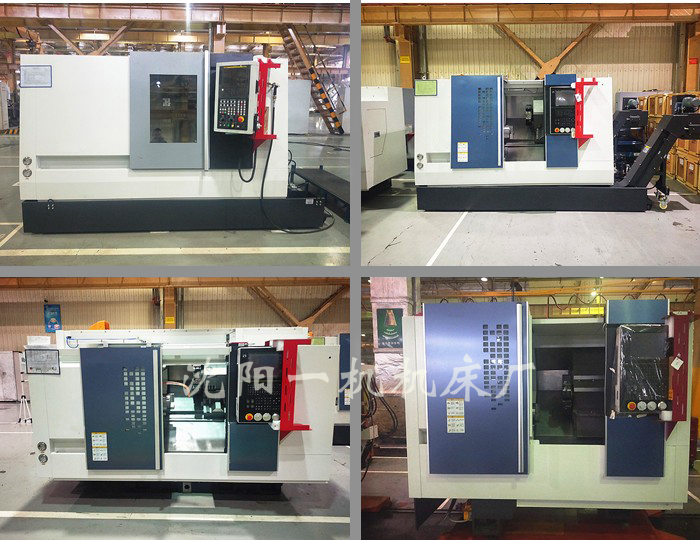

機床的主要技術參數：
項目 | 單位 | 規格 | 備注 | ||
床身上最大回轉直徑 | mm | Φ500 | |||
最大切削長度 | mm | 500 | |||
最大切削直徑 | mm | Φ400 | |||
滑板上最大回轉直徑 | mm | Φ300 | |||
主軸端部型式及代號 | A2-6 | ||||
主軸孔直徑 | mm | Φ65 | |||
最大通過棒料直徑 | mm | Φ50 | |||
單主軸 主軸箱 | 主軸轉速范圍/ 主軸最大輸出扭矩 | r/min/Nm | 50～4500/177 | ||
主電機 輸出功率 | 30分鐘/連續 | kW | 15/11 | ZJY265A-11AM-B5 | |
標準卡盤 | 卡盤直徑 | inch | 82 | ||
X、Z軸快移速度 | m/min | 30 | |||
X軸行程 | mm | 210 | |||
Z軸行程 | mm | 550 | |||
標準刀架形式 | 臥式8工位液壓刀架 | ||||
尾座行程 | mm | 350 | 油缸驅動線軌 | ||
尾座主軸錐孔錐度 | 莫氏 | 莫5 | |||
刀具尺寸 | 外圓刀 | mm | 25×25 | ||
鏜刀桿直徑 | mm | φ40/φ32/φ25/φ20 | |||
刀盤可否就近選刀 | 可 | ||||
機床重量 | 總重 | kg | 3650 | ||
最大承重 | 盤 類 件 | kg | 200(含卡盤等機床附件) | ||
軸 類 件 | kg | 500(含卡盤等機床附件) | |||
機床外型 | 長×寬×高 | mm | 2700×1890×1945 | ||
2．機床精度：
機床精度貫徹GB/T16462-2007《數控臥式車床 精度檢測》標準.
檢 驗 項 目 | 工廠標準 | |
加工精度 | IT6 | |
加工工件圓度 | 0.0025mm/φ75 | |
加工工件圓柱度 | 0.010mm / 150mm | |
加工工件平面度 | 0.010mm/φ200mm | |
加工工件表面粗糙度 | Ra1.25μm | |
定位精度 | X軸 | 0.008mm |
Z軸 | 0.008mm | |
重復定位 精 度 | X軸 | 0.004mm |
Z軸 | 0.004mm | |

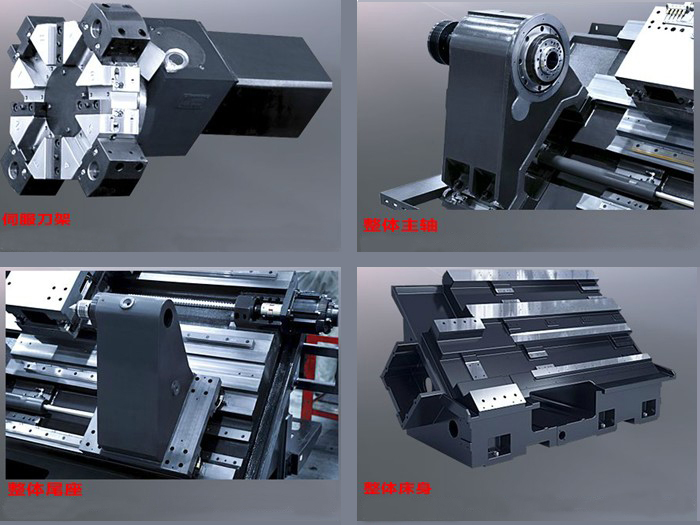

二、機床標準配置及主要外購件：
配套件名稱 | 規格型號 | 生產廠家 | 備 注 |
數控系統 | GSK980 | 廣數 | 國產 |
主 電 機 | ZJY265A-11AM-B5 | 廣數 | 國產 |
X軸電機 (帶剎車) | 130SJT-MZ100D（帶抱閘） | 廣數 | 國產 |
Z軸電機 | 130SJT-M100D | 廣數 | 國產 |
主軸軸承 | 90X140X37 | NSK/NTN | 日本 |
100X150X37 | |||
100X150X45 | |||
X軸絲杠軸承 | 25X62X15 | NSK | 日本 |
Z軸絲杠軸承 | 25X62X15 | NSK | 日本 |
X軸滾珠絲杠 | φ32×12 | 博特 | 國產 |
Z軸滾珠絲杠 | φ32×12 | 博特 | 國產 |
X軸導軌 | 35規格滾珠 | 博特 | 國產 |
Z軸導軌 | 35規格滾珠 | 博特 | 國產 |
尾臺導軌 | 35規格滾珠 | 博特 | 國產 |
尾座 | 整體式液壓尾座 | 國產 | |
液壓卡盤 | 82中空 | 倍得福 | 國產 |
刀 架 | 臥式8工位80中心高液壓刀架 | 臺鑫 | 臺灣 |
三、機床隨機附件：
序號 | 附件名稱 | 型號規格 | 數量 | 備注 |
1 | 地腳墊鐵 | 1套 | 國產 | |
2 | 車削刀夾 | 外圓刀壓刀塊25X25 | 4套 | 臺鑫 |
端面刀夾25X25 | 1個 | 臺鑫 | ||
鏜孔刀夾φ40 | 3個 | 臺鑫 | ||
刀套φ32,φ25,φ20 | 各1個 | 臺鑫 | ||
3 | 冷卻排屑裝置 | 水箱接屑盒 | 1套 | 國產 |
注：其它按機床標準配置執行。
四、隨機文件：
序號 | 技術資料名稱 | 份數 | 備注 |
1 | 安全指導書 | 一份 | 電子版 |
2 | 維修保養說明書 | 一份 | 電子版 |
3 | 運輸與安裝說明書 | 一份 | 電子版 |
4 | 操作說明書 | 一份 | 電子版 |
5 | 合格證 | 一份 | |
6 | 裝箱單 | 一份 | |
7 | 卡盤、油缸使用說明書（或維護手冊） | 各一份 | |
8 | 潤滑泵說明書 | 一份 | |
9 | 刀架使用說明書 | 一份 | |
10 | 液壓系統使用說明書 | 一份 | |
11 | 機床使用說明書（電氣） | 一份 | 電子版 |
12 | 編程與操作使用手冊 | 一份 | |
13 | 驅動單元使用手冊 | 一份 | |
14 | 電路圖冊 | 一份 | 電子版 |
